| Design da Estrutura do Produto |
| 2.1. Pré-tratamento Multiestágio da Água Bruta |
| 2.1.2. Pressurização Variável da Água Bruta |
Adota controlador de frequência variável de marca de alta qualidade para realizar partida suave e parada suave da bomba de pressurização de água bruta, e eliminar o impacto do golpe de aríete no sistema de tubulação. É equipado com um sistema de detecção e controle de pressão de alta precisão para evitar sobrepressão do sistema de pressurização de água bruta e evitar a operação a seco da bomba de água em condições de falta de água. |
| 2.1.3. Filtro Multimídia |
Adota tanque de FRP azul opaco para inibir o crescimento bacteriano. Com revestimento interno de borracha e enrolamento externo de fibra de vidro, apresenta leveza e alta rigidez. O tanque é preenchido com areia de quartzo especial; para áreas com má qualidade da água bruta, areia de manganês e antracito podem ser preenchidos adicionalmente ao mesmo tempo. Equipado com uma válvula multiport de marca de alta qualidade com núcleo de válvula de cobre, realizando lavagem automática cronometrada para frente e para trás da areia de quartzo. |
| 2.1.4. Filtro de Carvão Ativado |
Adota tanque de FRP azul opaco para inibir o crescimento bacteriano. Com revestimento interno de borracha e enrolamento externo de fibra de vidro, apresenta leveza e alta rigidez. O tanque é preenchido com carvão ativado especial de casca de coco, com valor de adsorção de iodo do carvão ativado ≥1000mg/g. Para áreas com alto teor de cloraminas na água bruta, dois filtros de carvão podem ser configurados para uso combinado, sujeito à lista de configuração do produto. Equipado com uma válvula multiport de marca de alta qualidade com núcleo de válvula de cobre, realizando lavagem automática cronometrada para frente e para trás do carvão ativado. |
| 2.1.5. Filtro Suavizador |
Adota tanque de FRP azul opaco para inibir o crescimento bacteriano. Com revestimento interno de borracha e enrolamento externo de fibra de vidro, apresenta leveza e alta rigidez. O tanque é preenchido com resina de troca catiônica de estireno forte ácido Purolite. Para áreas com alta dureza da água bruta, dois filtros suavizadores podem ser configurados opcionalmente para uso combinado, sujeito à lista de configuração do produto. Equipado com uma válvula multiport de marca de alta qualidade com núcleo de válvula de cobre, suportando lavagem automática cronometrada para frente e para trás da resina, bem como reposição automática de água e regeneração de absorção de sal da resina. |
| 2.1.6. Filtro de Segurança |
Filtro de 5 cartuchos de aço inoxidável 304 padrão nacional apresenta um design plano superior, que se ajusta e comprime firmemente a extremidade superior dos cartuchos de filtro sem espaço para acúmulo de ar. É equipado com cartuchos de filtro de algodão PP de 5μm de não menos de 30 polegadas. |
| 2.2. Osmose Reversa Inteligente de Dois Estágios |

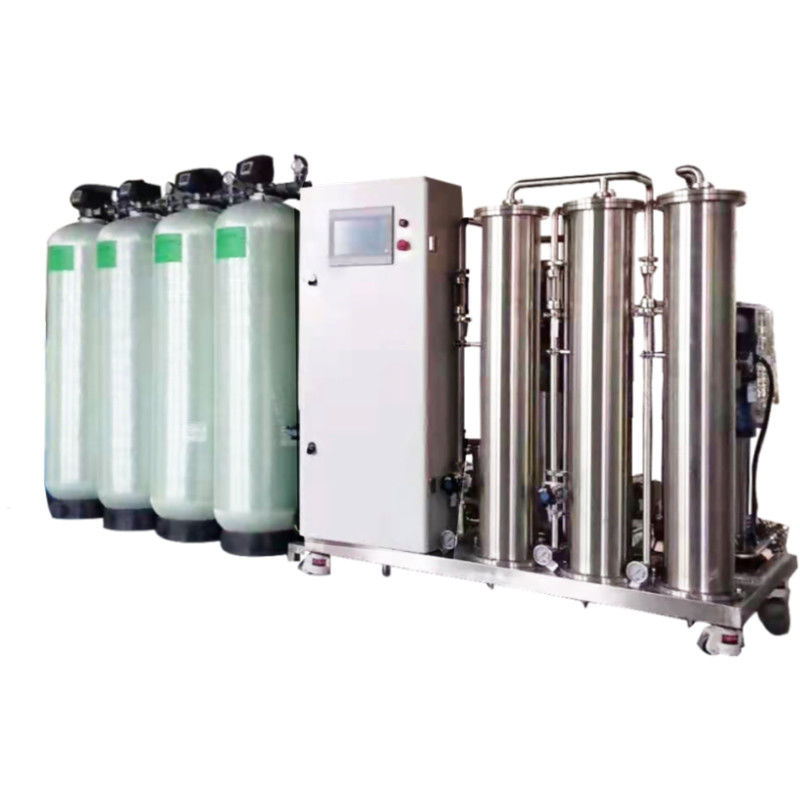

| 2.2.1. Unidade Principal Integrada de Osmose Reversa de Dois Estágios |
Os sistemas de osmose reversa de primeiro e segundo estágio são integrados em uma única estrutura sem um tanque de água intermediário. A água de produto do primeiro estágio é entregue diretamente à bomba de alta pressão do segundo estágio, e a água de produto do segundo estágio é fornecida diretamente às máquinas de diálise. Possui uma estrutura compacta e layout razoável. Monitoramento de condutividade em tempo real está disponível para água bruta, água pura de primeiro estágio e água pura de segundo estágio, juntamente com monitoramento multiponto de pressão e fluxo. |
| 2.2.2. Balanceador de Água |
Balanceador de água redondo de aço inoxidável padrão nacional com capacidade ≥140L, soldado no gabinete do equipamento. Equipado com um sensor de pressão para monitorar dinamicamente o nível da água; cooperando com a válvula de entrada para abertura e fechamento seletivo inteligente, forma um sistema dinâmico de equilíbrio de suprimento de água inteligente para um fluxo de entrada de água mais estável. |
| 2.2.3. Membrana de Osmose Reversa |
Adota membrana composta de poliamida totalmente aromática de alta reticulação de ultra-baixa pressão, economizadora de energia, de marca de primeira linha internacional Hydranautics 8040. A taxa média de rejeição de sal é ≥99,2%. |
| 2.2.4. Recipiente de Membrana sem Espaço Morto |
Feito de aço inoxidável SS304 padrão nacional com design sem espaço morto. A estrutura de entrada superior e saída superior permite a circulação interna completa da água em alta velocidade de fluxo. As tampas superior e inferior se ajustam firmemente à face final da membrana de osmose reversa, sem adoção de suporte para membrana de RO. |
| 2.2.5. Bomba de Alta Pressão |
Bomba centrífuga vertical multiestágio refrigerada a ar. É feita de aço inoxidável SS304 padrão nacional, com um total de 2 unidades configuradas. A vazão e a carga atendem totalmente aos requisitos de projeto do sistema. |
| 2.2.6.Sensor de Condutividade |
Condutivímetro de marca conhecida equipado com uma sonda de aço inoxidável. Ele exibe síncronamente os valores medidos de água bruta, água pura de primeiro estágio e água pura de segundo estágio na tela sensível ao toque, com um erro de medição de ≤0,02 μS/cm. |
| 2.2.7.Sistema de Controle |
Gabinete elétrico de chapa metálica à prova d'água com design de transição de arco na frente. O sistema de controle principal adota Siemens PLC e tela sensível ao toque, pré-instalado com software dedicado para tratamento de água por osmose reversa de dois estágios. Uma interface de dados aberta é reservada para suportar operação e monitoramento remotos. |
| 2.2.8.Tubos de Conexão, Conexões e Válvulas |
Os tubos de conexão da unidade principal adotam tubos de aço inoxidável SS304 padrão nacional, cotovelos de arco grande e tês retos. Todas as soldas circunferenciais são totalmente soldadas automaticamente com blindagem de gás inerte interna e externa. Válvulas de aço inoxidável 304 padrão nacional, incluindo válvula de entrada, válvula reguladora de pressão, válvula de drenagem e válvula economizadora de água de refluxo, adotam conexão de grampo, facilitando a desmontagem, montagem e manutenção. |
2.3. Abastecimento de Água Circulante sem Espaço Morto
|
| 2.3.1. Tubulação Principal de Abastecimento de Água |
A ser preparado pelo cliente. Tubulação opcional: tubo de UPVC ou tubo de aço inoxidável SS304, apresentando parede interna lisa, baixa resistência ao fluxo, resistência à corrosão e sem liberação de precipitado. Adota um design de loop de circulação grande com monitoramento de pressão em tempo real da rede de tubulação, e uma válvula de amostragem é instalada na extremidade de retorno de água. |
| 2.3.2. Dispositivo de Abastecimento de Água de Pressão Constante |
Equipado com uma válvula estabilizadora de pressão de marca conhecida, que ajusta e estabiliza automaticamente a pressão da rede de tubulação de abastecimento de água. Evita flutuações de pressão na rede de tubulação causadas pela partida e parada das máquinas de diálise e atende aos requisitos de pressão de água das máquinas de diálise. |
